РЛЗ: що це і чому про них говорять в умовах війни
РЛЗ — це радіолокаційні засоби, станції та комплекси, які виявляють повітряні, наземні та надводні цілі на великій відстані. Без них сучасна протиповітряна оборона фактично сліпа: ні зенітні ракети, ні винищувачі не можуть ефективно перехоплювати те, чого не бачать. Саме тому після 24 лютого 2022 року запит «що таке РЛЗ» почав зустрічатися у пошуку не лише у військових, а й у цивільних — у блогерів, волонтерів і навіть у батьків, які стежать за новинами з фронту.
Мій знайомий із Запоріжжя влітку 2024 року розповідав, як у їхньому районі вночі почали частіше чути роботу ППО. Коли він спитав у знайомого зв’язківця, що саме відбувається, відповідь була короткою: «Увімкнули додатковий РЛЗ, тепер бачимо далі». Це дрібниця, але вона показує, як одна радіолокаційна станція змінює безпеку цілого міста.
Як працюють радіолокаційні засоби: простою мовою
Принцип дії РЛЗ базується на явищі відбиття радіохвиль. Станція випромінює короткі імпульси в певному діапазоні, вони рухаються зі швидкістю світла, натикаються на об’єкт — літак, крилату ракету, дрон — і повертаються назад. Антена приймає відбитий сигнал, а обчислювальний блок перетворює його на мітку на екрані оператора. За часом між відправкою і поверненням визначається дальність, за зсувом частоти — швидкість, за кутом приходу — напрямок.
Саме так працює класичне радіолокаційне виявлення, описане у базовій статті Вікіпедії. Далі ми розберемо, чому для різних завдань потрібні різні типи станцій.
Основні параметри, які характеризують РЛЗ
- Дальність виявлення — від кількох кілометрів для ближньої зони до 400+ км для стратегічних станцій.
- Роздільна здатність — здатність розрізнити два близько розташовані об’єкти.
- Час оновлення інформації — як часто станція «бачить» ціль (1–12 секунд залежно від типу).
- Стійкість до перешкод — наскільки ефективно РЛЗ працює в умовах навмисних радіоелектронних завад.
- Мобільність — час розгортання на позиції та згортання для переміщення.
Класифікація радіолокаційних засобів
Військові класифікують РЛЗ за кількома ознаками: за діапазоном хвиль, за призначенням, за місцем встановлення і за способом переміщення. Для звичайного читача корисно розрізняти хоча б основні категорії, бо саме їх згадують у новинах і в розмовах про ППО.
| Тип РЛЗ | Діапазон | Типові цілі | Особливості |
|---|---|---|---|
| Метрові (VHF / УХЛ) | 1–10 м | Стратегічні бомбардувальники, крилаті ракети | Велика дальність, нижча точність, стійкі до малопомітних цілей |
| Дециметрові (UHF) | 0,1–1 м | Винищувачі, ударні безпілотники | Баланс дальності та точності, поширені в мобільних комплексах |
| Сантиметрові (мікрохвильові) | 1–10 см | Малі дрони, снаряди, ракети малої дальності | Висока точність, мала дальність, чутливі до перешкод |
| Оглядові (двокоординатні) | Залежно від моделі | Повітряна обстановка загалом | Видають цілевказівки зенітним комплексам і авіації |
| Оглядово-прицільні | Сантиметровий | Цілі, що супроводжуються під час стрільби | Поєднують виявлення та наведення |
Кожен тип має свої сильні та слабкі сторони. Наприклад, метрові РЛЗ гірше бачать малорозмірні цілі, але значно краще «просвічують» літаки, виконані за технологією stealth. Тому в реальній системі ППО використовують кілька станцій різних діапазонів одночасно, а дані з них об’єднують в єдину картину повітряної обстановки.
За способом розміщення розрізняють
- Стаціонарні РЛЗ — капітальні споруди, часто вкриті куполами, із власними джерелами живлення.

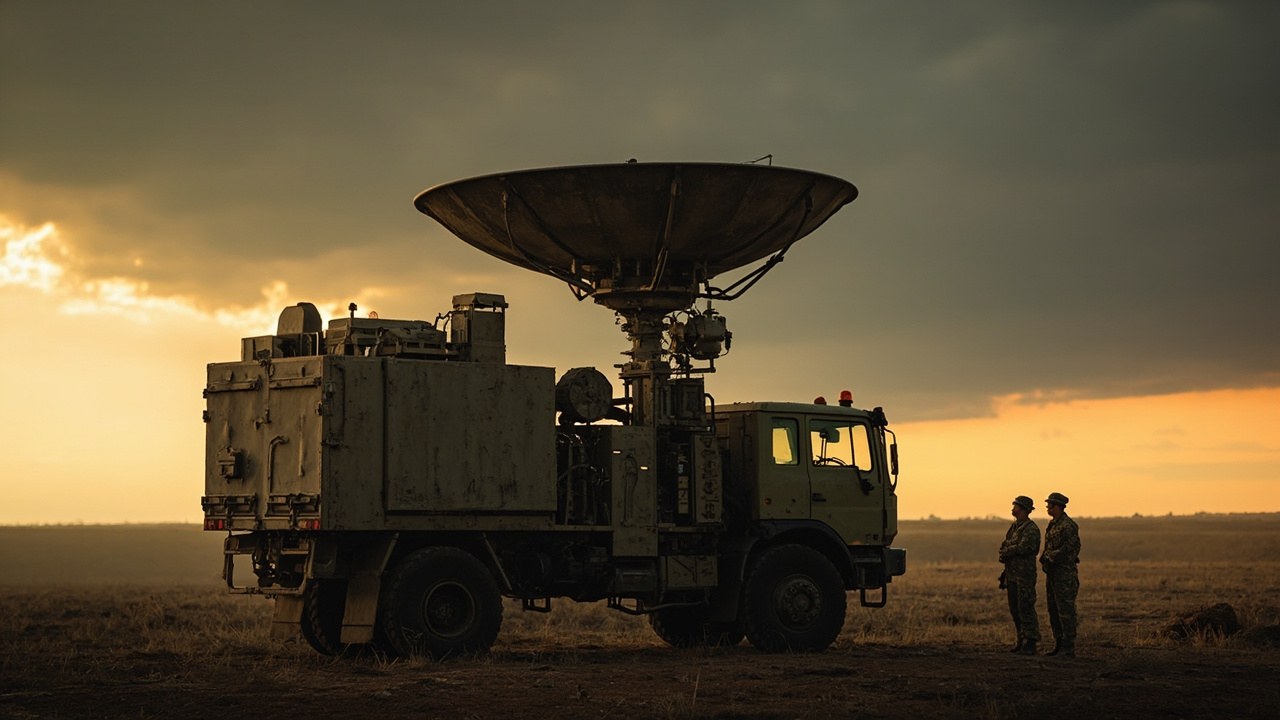

- Мобільні наземні — на шасі вантажівок або бронетранспортерів, розгортаються за 10–20 хвилин.
- Переносні (малогабаритні) — для ближньої зони, наприклад для виявлення дронів на рівні взводу.
- Корабельні та авіаційні — встановлені на носіях, мають власні алгоритми стабілізації.
Відомі зразки РЛЗ, які використовуються або згадуються в Україні
У матеріалах про оборону України згадуються як радянські зразки, що залишилися на озброєнні, так і сучасні західні системи. Серед найбільш відомих — радянські 36Д6, 5Н84А, 5Н65, П-18 «Малахіт», а також сучасні мобільні комплекси типу Giraffe, TRML-4D, IRIS-T SLM, AN/TPS-77, GM400, які постачаються союзниками. Кожен із них має власну специфіку.
| Зразок | Країна-виробник | Діапазон | Дальність, км | Мобільність |
|---|---|---|---|---|
| П-18 «Малахіт» | СРСР / Україна (модернізація) | Метровий | до 250 | На шасі вантажівки |
| 36Д6 | Україна | Дециметровий | до 360 | Напівпричіп |
| TRML-4D | Німеччина | Сантиметровий | до 250 | На шасі вантажівки |
| Giraffe 8A | Швеція | Сантиметровий | до 250 | На шасі |
| AN/TPS-77 | США | Дециметровий | до 470 | Стаціонарна / мобільна |
Дані про точні технічні характеристики в таблиці наведено за відкритими джерелами виробників та довідниками НАТО, зокрема за матеріалами NATO Air and Missile Defence. Конкретні тактико-технічні характеристики деяких систем можуть відрізнятися залежно від версії та року випуску.
Які фізичні явища лежать в основі роботи РЛЗ
Радіолокація — це інженерне застосування класичної електродинаміки. Щоб краще зрозуміти, чому один РЛЗ «бачить» літак, а інший ні, варто знати три базові ефекти.
Ефект Доплера
Якщо ціль рухається назустріч станції, частота відбитого сигналу трохи збільшується, а якщо від неї — зменшується. Завдяки цьому РЛЗ розрізняє швидкі об’єкти від нерухомих і може відфільтрувати фонові перешкодження — наприклад, відбиття від дерев чи будівель. Саме на ефекті Доплера побудовані сучасні імпульсно-доплерівські станції, які використовуються в авіації.
Ефективна площа розсіювання (ЕПР)
Це уявна площа, яка відбиває радіохвилі так само, як об’єкт. У літака з металевим фюзеляжем ЕПР може сягати десятків квадратних метрів, у крилатої ракети — близько 1 м², у малого дрона типу Shahed-136 — близько 0,5 м², а у винищувача зі stealth-технологіями — менше 0,01 м². Чим менша ЕПР, тим складніше РЛЗ побачити ціль і тим менша дальність її виявлення. Саме тому малі дрони та «шахеди» часто помічають лише тоді, коли вони вже зовсім близько.
Зворотне розсіювання та багатопроменеве поширення
Хвиля може відбиватися не лише від корпусу, а й від різних частин цілі — крил, двигунів, стиків панелей. Це утворює «портрет» об’єкта і дозволяє в теорії розрізняти навіть типи літаків. Водночас у місті або в гірській місцевості сигнал відбивається від рельєфу і будівель, і оператору доводиться відокремлювати корисну ціль від хибних міток.
- Доплерівський зсув частоти дає змогу обчислювати швидкість цілі.
- ЕПР визначає, на якій відстані взагалі можна побачити об’єкт.
- Кут приходу сигналу дозволяє точно визначити пеленг.
- Час затримки відбитого імпульсу — дальність до цілі.
Середній РЛЗ на бойових чергуваннях: практичний огляд
Щоб краще уявити, як саме РЛЗ інтегрується в систему протиповітряної оборони, нижче наведено умовний приклад семиденного графіка роботи однієї зміни операторів мобільної радіолокаційної станції під час активних бойових дій. Це не реальний бойовий документ, а спрощена модель, яка допомагає зрозуміти логіку роботи.
День 1. Прибуття на позицію та розгортання
Зміна прибуває на підготовлену позицію вночі. За 30–40 хвилин екіпаж розгортає антену, підключає генератор, виставляє апаратуру в робочий режим. Одночасно перевіряється зв’язок з пунктом управління ППО. Після отримання дозволу станція вмикається в режимі «чергування» з мінімальним випромінюванням, щоб не демаскувати позицію. Бюджет операції — пальне для генератора, вартість обслуговування апаратури, оплата роботи зміни. Складність — висока, потрібна координація з сусідніми підрозділами.
День 2. Налаштування та калібрування
Технік проводить калібрування антени за контрольними цілями, перевіряє чутливість приймача, оновлює програмне забезпечення. Оператор опрацьовує карту місцевості, вносить позначки про рельєф, висотні будівлі, промислові об’єкти. Це допомагає зменшити кількість хибних тривог. Тривалість робіт — 4–6 годин, далі станція переходить у черговий режим.
День 3. Робота в умовах перешкод
Противник вмикає потужні засоби радіоелектронної боротьби. На екранах операторів з’являються шуми та хибні мітки. Екіпаж перемикає станцію в режим підвищеної стійкості до перешкод: змінює частоту, знижує потужність, використовує додаткові алгоритми фільтрації. Робота триває цілодобово, зміни змінюють одна одну кожні 6–8 годин.
День 4. Виявлення та супроводження групового нальоту
Станція фіксує групу крилатих ракет і ударних дронів, що заходять з боку моря. Оператор класифікує кожну ціль, видає дані на зенітний ракетний комплекс та авіацію. Робота ведеться в режимі максимальної уваги, дозволяється короткочасне підвищення потужності випромінювання, що підвищує ризик ураження позиції ударним безпілотником. У такі моменти важлива швидкість реакції: чим швидше ціль передана на перехоплення, тим менший ризик для міст.
День 5. Зміна позиції
За командою з пункту управління станція згортається і переміщується на резервну позицію. Це необхідно, щоб уникнути прицільного удару після того, як противник засік випромінювання. На новому місці цикл розгортання повторюється — це типова тактика, яка збільшує живучість РЛЗ і всієї системи ППО.
День 6. Робота в інтеграції з іншими станціями
Дані з РЛЗ передаються на вищий рівень управління, де об’єднуються з інформацією від сусідніх станцій, літаків радіолокаційної розвідки AWACS, зенітних комплексів і засобів РЕБ. Картина повітряної обстановки стає повнішою. Оператор нашої станції може бачити, як інші підрозділи підтверджують чи спростовують його дані. Це приклад того, як одна РЛЗ є лише елементом мережі.
День 7. Технічне обслуговування та відпочинок зміни
Після тижня безперервної роботи проводиться планова заміна апаратури, перевірка кабелів, оновлення карт. Зміна здає чергування наступній і вирушає на відновлення. За тиждень роботи станція зазвичай фіксує десятки або сотні повітряних об’єктів, з яких лише частина є реальними загрозами. Решта — цивільні літаки, птахи, метеорологічні явища, хибні цілі від РЕБ.
Такий умовний тижневий цикл допомагає зрозуміти, що РЛЗ — не просто антена на пагорбі, а ціла екосистема, де є люди, техніка, логістика та зв’язок. Це добре видно і з матеріалів NATO з протиповітряної та протиракетної оборони, де інтеграція різних сенсорів розглядається як окрема дисципліна.
РЛЗ у міжнародній практиці: підходи НАТО, ЄС та України
Стандарти НАТО щодо радіолокаційних засобів описані в низці технічних угод STANAG і в практичних документах альянсу. Вони охоплюють вимоги до дальності, частоти оновлення даних, інтероперабельності з системами управління. Для країн-членів і партнерів це означає єдиний протокол обміну даними (Link 16) і сумісність із загальними системами управління ППО.
Європейський підхід
Країни ЄС, зокрема Польща, Німеччина, Швеція, Нідерланди, роблять ставку на багатошарову систему ППО Patriot, SAMP/T, IRIS-T SLM, NASAMS. Кожен із цих комплексів має власні РЛЗ, які інтегруються у єдину мережу. Перевага — гнучкість і можливість поетапного нарощування, недолік — висока вартість і залежність від політичних рішень.
Американські стандарти
США традиційно розвивали радіолокацію як частину глобальної системи спостереження. Станції типу AN/TPS-77, AN/MPQ-65, AN/SPY-1 є еталоном для багатьох союзників. Висока дальність, модульність, підтримка сучасних алгоритмів обробки сигналу. Для України це цікаво з погляду сумісності з тими ж системами Patriot і NASAMS, які вже постачаються.
Українські реалії
Україна фактично поєднує радянську спадщину із західними зразками, що створює подвійне навантаження на обслуговування і підготовку кадрів. Водночас власні розробки, такі як 36Д6 і модернізовані зразки на базі радянських платформ, дають змогу швидко нарощувати кількість станцій. Після 2022 року Україна рухається в бік стандартів НАТО, зокрема через перехід на цифрові протоколи обміну даними, але процес не швидкий і потребує підготовки фахівців.
Саме ця інтеграція «радянського» і «західного» парків є одним із найскладніших викликів для української ППО, і саме вона визначає, скільки часу потрібно, щоб нові РЛЗ стали частиною єдиної системи.
Історія радіолокаційних засобів: від перших експериментів до сучасності
Ідея виявляти об’єкти за допомогою радіохвиль з’явилася на початку XX століття, але реальні станції почали розробляти в середині 1930-х років у Великій Британії, Німеччині, СРСР, США та Франції. Перші радіолокаційні станції давали змогу виявляти літаки на відстані кількох десятків кілометрів, що вже було відчутним проривом для систем ППО.
1930-ті: народження технології
Британські інженери під керівництвом Роберта Ватсона-Ватта у 1935 році створили першу промислову станцію Chain Home, яка стала основою британської ППО під час битви за Британію. СРСР паралельно розробляв станції «Ревень» і «Пегматит». Перші системи працювали в метровому діапазоні і мали громіздкі антени, але виконували головне завдання — попереджали про нальоти.
1940-ві: радар у Другій світовій
Під час Другої світової війни радіолокація стрімко розвинулася. З’явилися станції з оглядовими антенами, збільшилася дальність до 200–300 км, почали застосовуватися бортові радари на винищувачах. Це дозволило вперше побачити повну картину повітряного бою.
1950–1980-ті: холодна війна та нові діапазони
У період холодної війни протидія з боку СРСР і НАТО спричинила появу нових діапазонів, зокрема сантиметрового і міліметрового, розробку імпульсно-доплерівських систем, створення багатопозиційних радарів. Станції ставали мобільнішими, точнішими, з кращою стійкістю до перешкод. Саме тоді з’явилися відомі радянські зразки П-18, П-37, 5Н84А, які й досі стоять на озброєнні в багатьох країнах.
1990–2026-ті: цифрова ера та мережева інтеграція
Перехід від аналогової обробки сигналу до цифрової дав змогу значно покращити чутливість, додати алгоритми автоматичного розпізнавання цілей, інтегрувати радари в єдині мережі. З’явилися багатофункціональні станції, які одночасно виконують функції виявлення, супроводження і наведення зброї.
2026-ті — сьогодення: адаптація до нових загроз
Поява дешевих дронів і крилатих ракет змінила вимоги до радіолокації. Тепер РЛЗ має бачити малорозмірні цілі з ЕПР у десяті частки квадратного метра, на малих висотах, у складній завадовій обстановці. У відповідь розробляються станції з активними фазованими антенними решітками, з AI-алгоритмами обробки даних, з можливістю інтеграції з акустичними та оптичними сенсорами.
Поширені міфи про радіолокаційні засоби
Навколо РЛЗ у масовій свідомості існує чимало спрощень і помилок, які повторюються з року в рік. Варто їх розібрати, бо саме від розуміння реальних можливостей станцій залежить і розуміння ризиків, і оцінка новин.
Міф 1: «Якщо РЛЗ бачить літак, вона автоматично його збиває»
РЛЗ лише виявляє ціль і видає дані для стрільби. Далі рішення приймає людина або автоматика зенітного комплексу. Без зенітних ракет чи винищувачів навіть найкраща станція не збиває нічого. Це як зір лікаря: діагноз є, але операцію робить хірург.
Міф 2: «Сучасні РЛЗ бачать усе на тисячі кілометрів»
Дальність сильно залежить від типу цілі, її ЕПР, висоти, рельєфу, погодних умов. Станція, яка «бачить» бомбардувальник за 400 км, може не помітити малий дрон далі 15–20 км. Це не недолік, а фізика.
Міф 3: «Stealth-літаки взагалі невидимі для радарів»
Технології зниження помітності (stealth) зменшують ЕПР, але не роблять літак повністю невидимим. Його видно на меншій дальності, у певних діапазонах, часто — лише біля позицій. Тому сучасні системи ППО використовують мережу станцій різних діапазонів, щоб компенсувати прогалини.
Міф 4: «Дрони неможливо виявити радаром»
Це не так. Сучасні РЛЗ спеціально створені для роботи з малорозмірними цілями. Складність у тому, що дрон летить низько, на фоні землі, і сигнал змішується з відбитками від будівель і рельєфу. Але алгоритми сучасних станцій з цим справляються дедалі краще.
Міф 5: «РЛЗ обов’язково знешкоджують у першу чергу»
РЛЗ — пріоритетна ціль, але водночас і добре захищена. Станції переміщують, ховають у рельєфі, прикривають зенітними комплексами і засобами РЕБ. Це одна з причин, чому навіть за активних бойових дій багато РЛЗ продовжують працювати.
Часті запитання (FAQ)
Що означає абревіатура РЛЗ?
РЛЗ — це радіолокаційні засоби, тобто станції, комплекси та системи, які виявляють об’єкти за допомогою радіохвиль. Термін застосовують як до окремих станцій, так і до сукупності техніки.
Чим РЛЗ відрізняється від радара?
Радар — це загальна назва радіолокаційної станції, що походить від англійського «radio detection and ranging». РЛЗ — це український військовий термін, який охоплює ті самі пристрої, але часто вживається у ширшому значенні, включаючи цілі комплекси та системи.
Які РЛЗ використовує Україна?
На озброєнні стоять як модернізовані радянські станції (П-18, 36Д6, 5Н84А), так і західні зразки (Giraffe, TRML-4D, AN/TPS-77, IRIS-T SLM). Конкретний склад змінюється залежно від постачань і модернізацій.
Чи можна побачити крилату ракету на екрані РЛЗ?
Так, сучасні станції здатні виявляти крилаті ракети на дальності до 200–300 км залежно від моделі. Складність у тому, що ракети летять на малих висотах і маневрують, тож оператор має швидко реагувати.
Скільки часу потрібен РЛЗ, щоб розгорнутись?
Мобільна станція розгортається за 10–30 хвилин. Стаціонарна — від кількох годин до кількох днів, якщо йдеться про капітальну споруду. Швидкість розгортання — одна з ключових характеристик.
Чи залежить РЛЗ від погоди?
Так, але менше, ніж здається. Метрові та дециметрові хвилі проходять крізь хмари й опади майже без втрат. Найбільше на роботу впливають сильні зливи, грози та сніг, але загалом РЛЗ працює цілодобово і в будь-яку пору року.
Хто обслуговує РЛЗ в Україні?
Це військові фахівці — оператори, техніки, інженери зв’язку. Їх готують у профільних вищих навчальних закладах та навчальних центрах. Після 2022 року підготовка прискорилася, зокрема завдяки програмам НАТО та двостороннім проєктам з союзниками.
Чи може одна РЛЗ замінити цілу систему ППО?
Ні, це лише один елемент. Для повноцінної протиповітряної оборони потрібні зенітні ракетні комплекси, авіація, засоби радіоелектронної боротьби, пункти управління та зв’язок. РЛЗ — це очі системи, але не її руки.
Яка роль РЛЗ у виявленні дронів?
РЛЗ допомагає виявляти дрони на великій дальності, класифікувати їх і передавати дані на вогневі засоби. У поєднанні з акустичними сенсорами, оптичними станціями та радіопеленгаторами це суттєво підвищує ефективність протидії безпілотникам.
Чи існують пасивні РЛЗ, які не випромінюють сигналу?
Так, це пасивні когерентні радіолокаційні системи, які приймають сигнали сторонніх джерел (наприклад, цифрове телебачення або інші радари) і за ними визначають положення цілей. Вони не демаскують позицію, але мають обмежену точність і залежність від зовнішніх джерел сигналу.
Радіолокаційні засоби — це один із найпомітніших, але далеко не найпростіших елементів сучасної оборони. Щоб краще зрозуміти суміжні теми, радимо ознайомитися з матеріалами про демографічну ситуацію в Україні та про те, як зміни в суспільстві впливають на обороноздатність.
